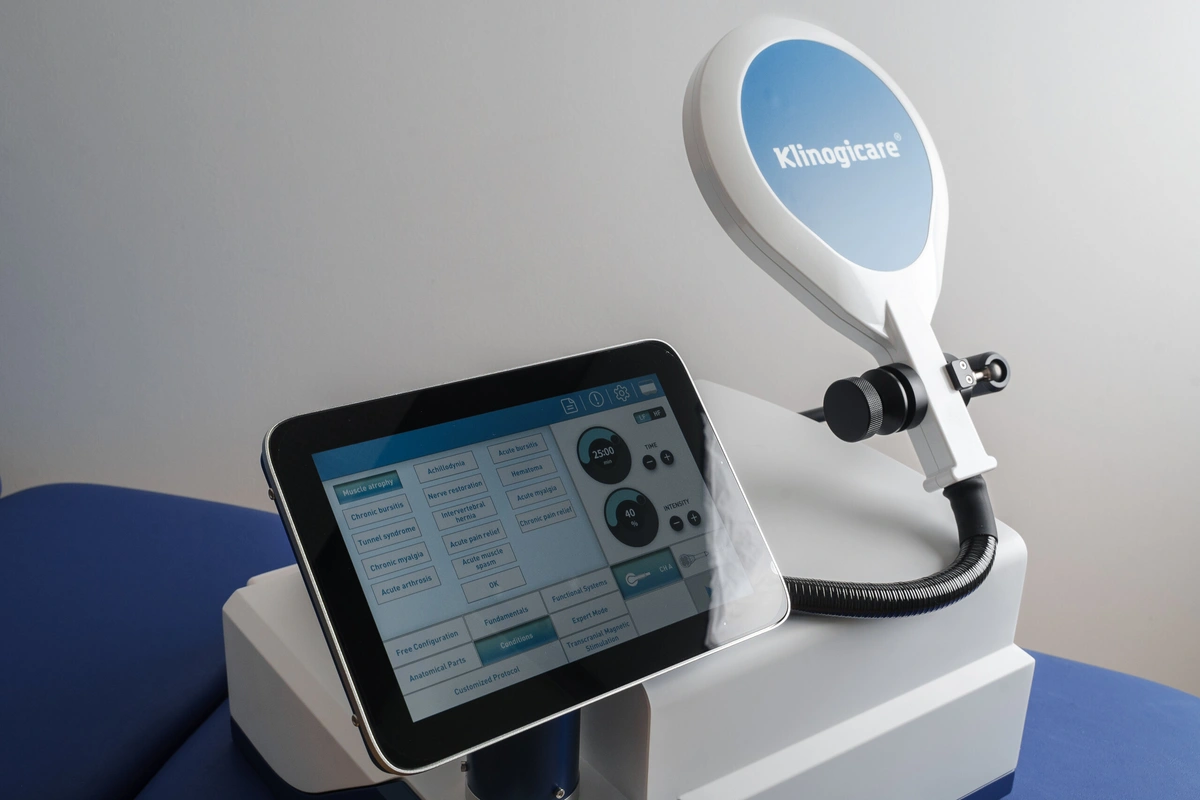

Klinogicare® Quantum Magnetic Storm

Gerät für Hochintensitäts-Magnetfeldtherapie

Hochintensives Magnettherapiegerät Klinogicare Quantum Magnetic Storm

Wirkt dort, wo andere nicht hinkommen.
Größere Eindringtiefe dank der Super-Transduction-Technologie.

Stufenleistung 3 / 5 / 7 Tesla

Die adaptive Matrix ermöglicht eine präzise Intensitätsauswahl: 3 T (kleiner Applikator) für empfindliche Bereiche, 5 T (mittel) für Gelenke und 7 T (groß) für die Tiefenbehandlung großer Muskelgruppen und Patienten mit hohem BMI.

Hybride Modulation MT- und ST-Modus

Zwei Technologien in einem Gerät. Der Muscle-Treatment-Modus trainiert die Muskulatur und reduziert Spasmen, während der Super-Transduction-Modus eine intensive Regeneration bei Frequenzen bis zu 3.000 Hz aktiviert.

Kühlsystem Aqua Flow

Im Gegensatz zu luftgekühlten Alternativen gewährleistet die Flüssigkeitskühlung der Induktoren eine stabile Induktion auch in hochfrequentierten klinischen Umgebungen. Bis zu 10 Stunden Dauertherapie ohne Überhitzung oder Unterbrechungen.

System zur hochintensiven gepulsten Magnetstimulation für vielseitige Anwendungen: von der Neurorehabilitation und Sportmedizin bis zur funktionellen Behandlung von Weichteilerkrankungen

Seitenübersicht

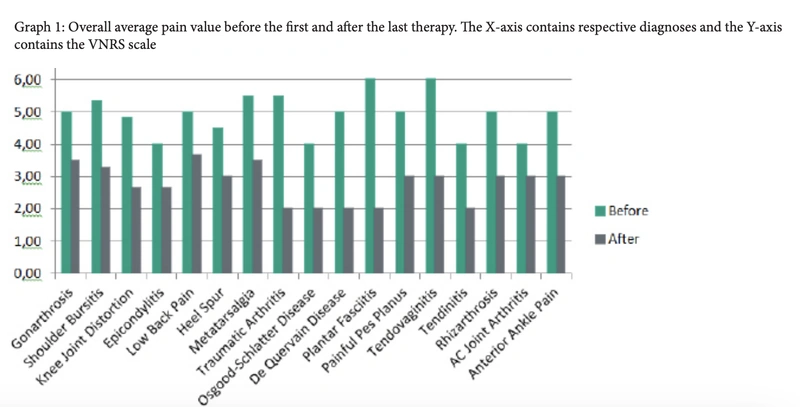

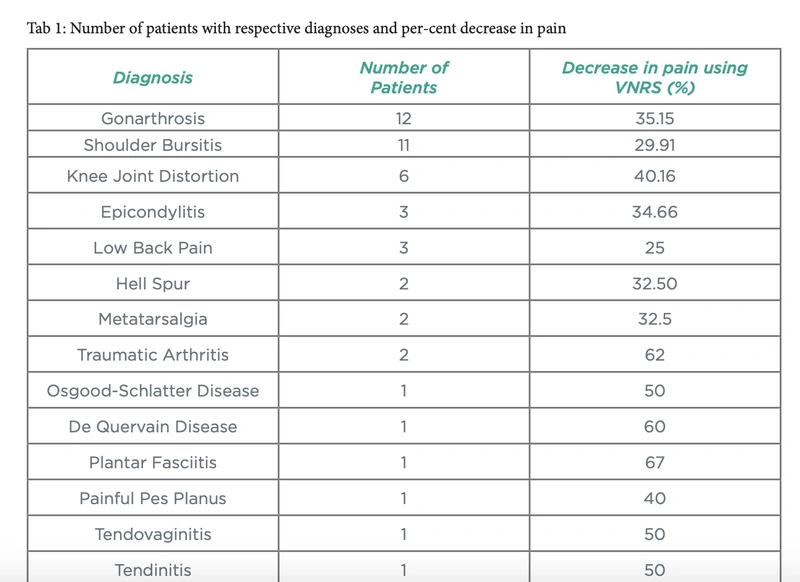

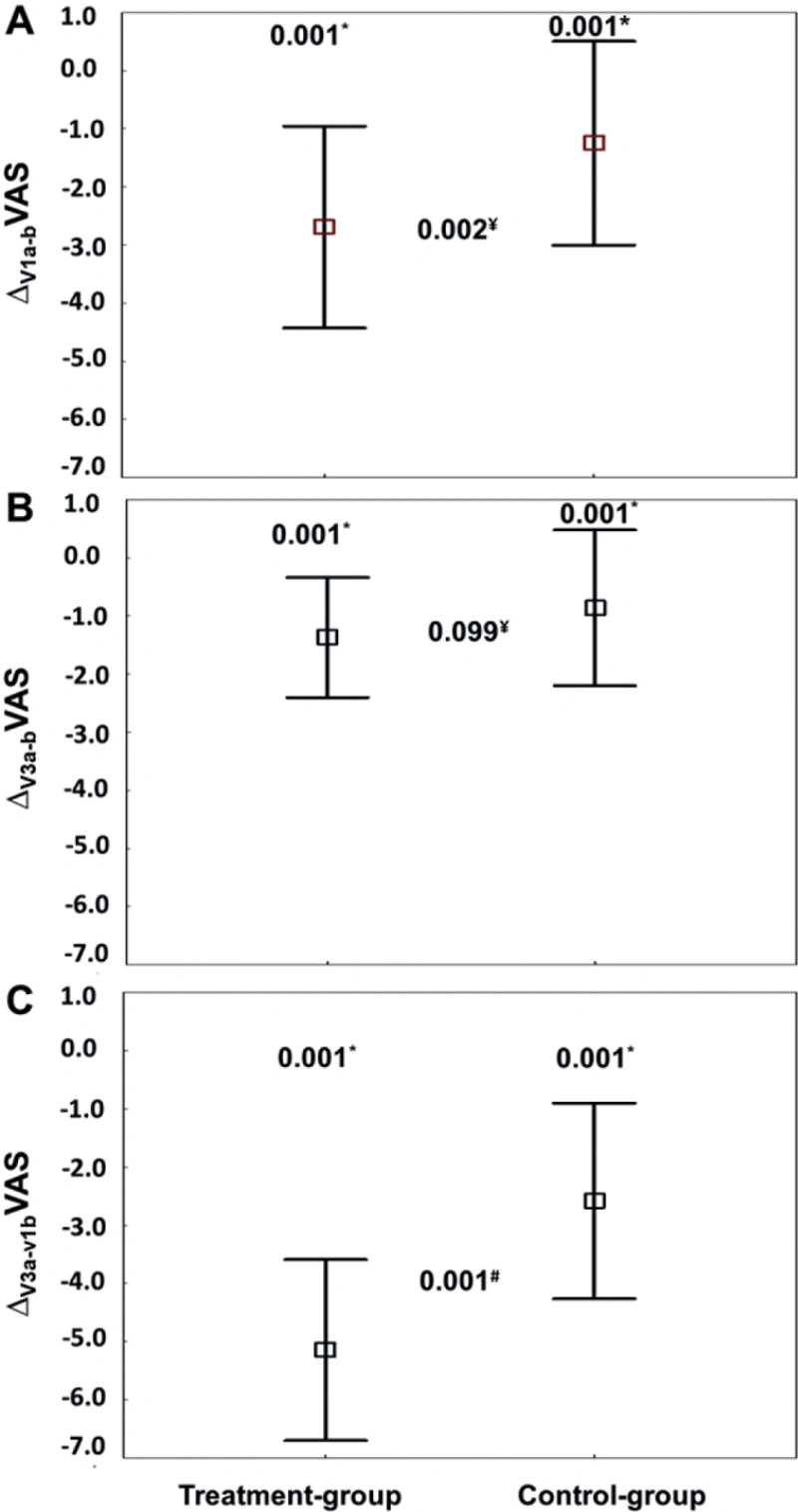

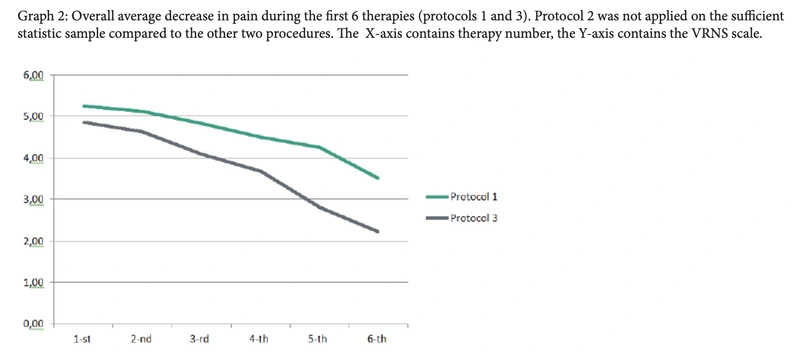

Wissenschaftliche Darstellung des analgetischen Effekts und der Mechanismen tiefer Neuromodulation
Biophysik und Mechanismen

Mechanismen tiefer Neuromodulation und Regeneration

Hochintensive gepulste Magnetfelder können tief in das Gewebe eindringen und elektrische Ströme induzieren, die neuromuskuläre Aktivierung, Mikrozirkulation und Erholungsprozesse beeinflussen.

Wesentliche Effekte
  • Reduktion der SchmerzintensitätAktivierung der Gate-Control-Schmerzmechanismen und Hemmung der nozizeptiven Signalübertragung.
  • NeuroplastizitätStimulation neuronaler Depolarisation, Unterstützung der Neuromodulation und der funktionellen Reaktion der Nervenstrukturen.
  • Trophische AktivierungVerbesserung der Durchblutung und Unterstützung der Geweberegeneration.

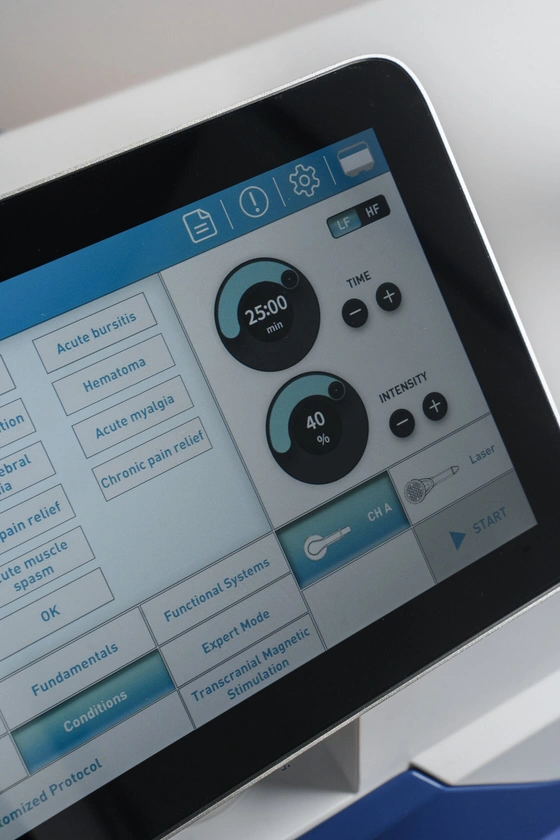

Darstellung der Klinogicare Quantum Magnetic Storm Plattform und ihrer technischen Architektur
Ingenieurtechnische Architektur Quantum Magnetic Storm

Hohe Induktion kombiniert mit hohem dB/dt

Das System basiert auf einer gepulsten Leistungsarchitektur.

Technologische Grundlage
  • Gepulste Leistung bis zu 65.000 T/sBestimmt die Amplitude des induzierten elektrischen Feldes und schafft die Voraussetzungen für die Depolarisation tiefer neuromuskulärer Strukturen.
  • Thermische Stabilisierung Aqua FlowDer Kühlkreislauf stabilisiert die Impulsparameter während des Langzeit- und Hochlastbetriebs ohne technische Pausen.
  • Kaskadeninduktion bis zu 7,0 TeslaErmöglicht die Arbeit sowohl mit empfindlichen anatomischen Zonen als auch mit großen Muskelgruppen.

Diese Konfiguration ermöglicht die Erzeugung magnetischer Impulse mit kurzer Anstiegszeit und stabiler Amplitude über den gesamten Betriebsmodusbereich. Dadurch wird eine effektive Induktion eines elektrischen Feldes im Tiefengewebe und die Entstehung einer reproduzierbaren neuromuskulären Reaktion gewährleistet.

Kaskade der neuromuskulären Aktivierung

Im Folgenden wird eine biophysikalische Abfolge der Ereignisse dargestellt: von der Ausbreitung eines gepulsten Magnetfeldes im Gewebe bis zur neuromuskulären Depolarisation und zur Entstehung eines anhaltenden klinischen Effekts.

Phase 1: neuromuskuläre Aktivierung

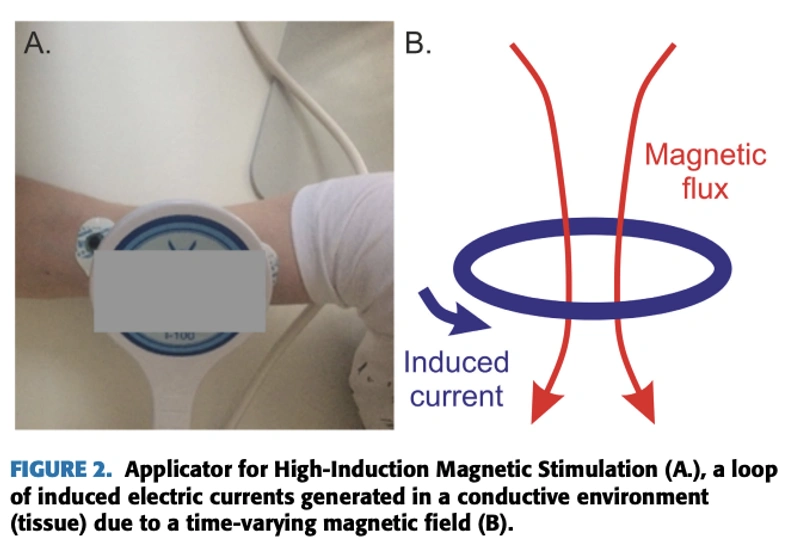

Tiefe Ausbreitung der magnetischen Induktion
Wirkung auf das Gewebe ohne Kontaktübertragung.
Ein hochintensives Wechselmagnetfeld durchdringt ungehindert Kleidung, Haut, Weichteilgewebe und Knochenstrukturen und ermöglicht so eine Einwirkung auf tiefgelegene neuromuskuläre Elemente.
Ein sich schnell veränderndes Magnetfeld induziert ein lokales elektrisches Feld im Gewebe, ohne dass ein direkter Hautkontakt erforderlich ist, was eine hohe Verträglichkeit des Verfahrens gewährleistet.
Depolarisation der Motoneuronen und Einleitung des Aktionspotenzials
Überschwellige Aktivierung der neuromuskulären Übertragung.
Das induzierte elektrische Feld stimuliert motorische Nerven, bewirkt die Membrandepolarisation und die Erzeugung eines Aktionspotenzials, was zu einer physiologischen Kontraktion der Muskelfasern ohne willkürliche Belastung durch den Patienten führt.

Kaskade B→E→Depolarisation

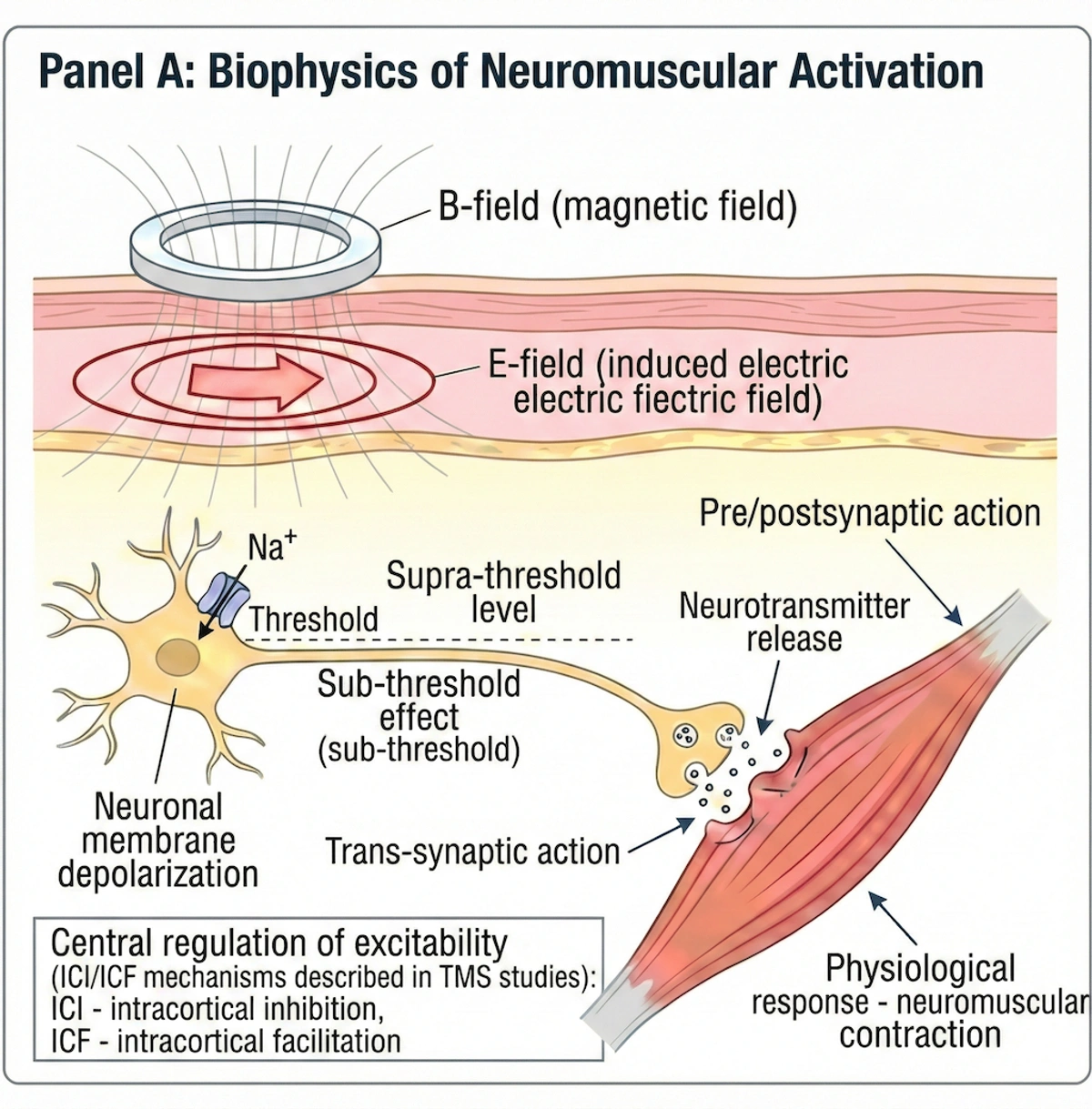

Diagramm der neuromuskulären Aktivierungskaskade B→E→Depolarisation
Das Diagramm zeigt die Sequenz B→E→Depolarisation, die die zentralen Phasen der neuromuskulären Aktivierung widerspiegelt: Induktion des elektrischen Feldes und anschließende synaptische Signalübertragung auf die Muskelfaser.
  • Induktion des elektrischen Feldes (B→E)
  • Überschwellige neuronale Depolarisation
  • Synaptische Übertragung auf die Muskelfaser
Phase 2: Gewebe- und Funktionsantwort
Wiederholte Muskelkontraktionen aktivieren den Zellstoffwechsel, verbessern die lokale Mikrozirkulation und stimulieren die Reparaturprozesse in den Gewebestrukturen.
Steigerung der funktionellen Muskelkapazität
Adaptiver Effekt durch zyklische Stimulation.
Die zyklisch durchgeführte Magnetstimulation fördert die Stärkung der muskulären Stützfunktion und erhöht Tonus und Ausdauer — ein wesentlicher Aspekt in sportlichen und posttraumatischen Rehabilitationsprogrammen.

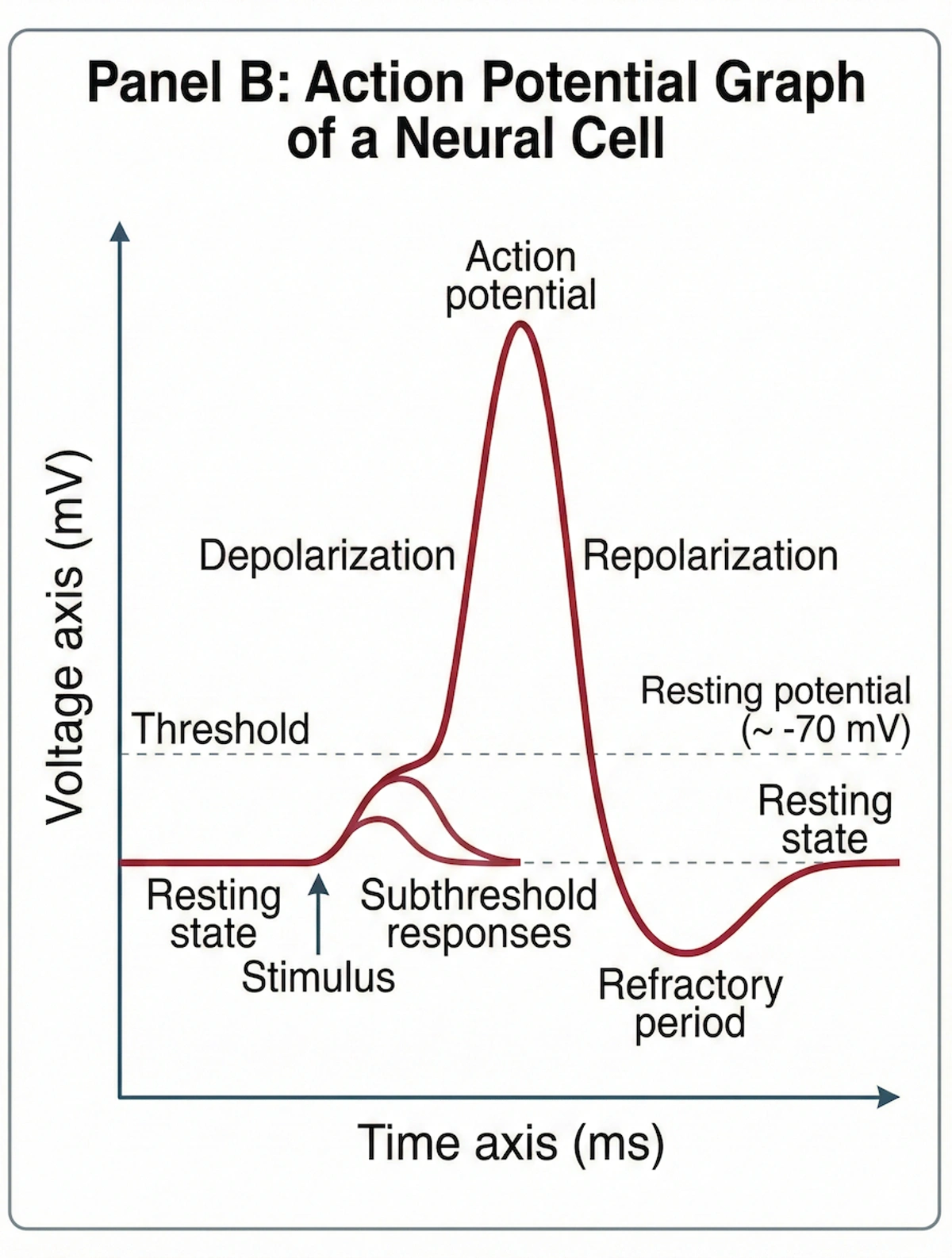

Neuronales Aktionspotenzial

Diagramm der Phasen des Aktionspotenzials eines Neurons
Das Diagramm veranschaulicht die wesentlichen Phasen des Aktionspotenzials: Erreichen der Erregungsschwelle der Membran, Depolarisation, Repolarisation und die Refraktärperiode, die die Grenzen der wiederholten Stimulation bestimmt.
  • Erregungsschwelle der Membran
  • Phasen des Aktionspotenzials
  • Absolute und relative Refraktärperiode

Anhaltender therapeutischer Effekt

Klinisch beobachtbar sind Schmerzreduktion und Rückgang der Muskelhypertonie, Verbesserung der funktionellen Beweglichkeit, Wiederherstellung der motorischen Kontrolle sowie Stärkung der Beckenbodenmuskulatur. Der Effekt nimmt mit zyklischer Anwendung zu und unterstützt die Erholung nach Verletzungen und operativen Eingriffen, während die Intensität der chronischen myofaszialen Schmerzkomponente abnimmt.

Frequenzbereiche und Wirkungen

Übersichtstabelle: Zusammenhang zwischen physiologischer Reaktion und Impulsfrequenz sowie die jeweiligen Hauptanwendungsziele.

Ungefähre Frequenzbereiche, physiologische Reaktionen und Anwendungsgebiete der hochintensiven Magnetstimulation.
Bereich Physiologische Reaktion Anwendungsgebiet
2-7 Hz
 Vasoaktiver Effekt, Lymphdrainage Ödemreduktion, Wiederherstellung der Mikrozirkulation
8-25 Hz
 Myostimulation, trophisches „Pumping“ Muskelkräftigung, Verbesserung des Gewebetrophismus
30-70 Hz
 Metabolische Aktivierung der tiefen Schichten Ästhetische Korrektur, Verbesserung des lokalen Stoffwechsels und der Struktur des subkutanen Fettgewebes
80-120 Hz
 Tiefe Analgesie und Neurostimulation Schmerztherapie, Wiederherstellung der Nervenleitung
Hinweis: Die Bereiche sind Näherungswerte und dienen als Grundreferenz zur Beschreibung der vorherrschenden Effekte. Die genaue Auswahl der Parameter erfolgt durch den Spezialisten auf Basis des individuellen klinischen Therapieziels.

Wichtigste therapeutische Ziele

Linderung akuter und chronischer Schmerzen, nicht-pharmakologische Analgesie
Tiefe Muskelstimulation und Prävention von Muskelatrophie nach Traumata und operativen Eingriffen
Wiederherstellung der neuromuskulären Kontrolle und Bewegungsmuster
Reduktion von Muskelkrämpfen und Korrektur pathologischer Hypertonie
Kräftigung der Beckenbodenmuskulatur (uro-gynäkologische Rehabilitation)
Verbesserung der Gelenkbeweglichkeit und Wiederherstellung des Bewegungsumfangs
Behandlung von Neuropathien und Reduktion von Muskelschwäche
Sportliche Rehabilitation und beschleunigter Wiedereinstieg ins Training

Anatomischer Atlas der Anwendungsbereiche

Lokalisierung der therapeutischen Anwendungszonen BODY_MAP_V2.0
Dank drei spezialisierten Applikatoren mit unterschiedlichem Durchmesser und einer größeren Induktionstiefe ermöglicht das Klinogicare®-System eine gezielte und wirkungsvolle Behandlung pathologischer Herde in jeder anatomischen Körperregion.
Anatomischer Atlas mit den wichtigsten therapeutischen Anwendungszonen von Quantum Magnetic Storm an Wirbelsäule, Gelenken, peripheren Regionen, großen Muskelgruppen und Beckenboden

Vertebrogene Zone

Therapie der Hals-, Brust- und Lendenwirbelsäule. Tiefenwirkung auf die paravertebralen Muskelgruppen, Linderung spondylogener Schmerzen und Reduktion der muskulär-tonischen Schmerzkomponente bei vertebrogenen Syndromen.

Große Gelenke

Schulter-, Ellenbogen-, Hüft- und Kniegelenke. Einsatz des Hochfrequenzmodus Super Transduction zur Stimulation des Knorpeltrophismus und zur Unterstützung regenerativer Prozesse.

Periphere Regionen

Handgelenke, Hände, Sprunggelenke und Füße. Effektive Behandlung kleiner Gelenkstrukturen, Unterstützung der Neuromodulation und der funktionellen Reaktion peripherer Nervenstrukturen bei Kanalsyndromen und Neuropathien.

Große Muskelgruppen

Funktionelle Myostimulation von Bauch-, Gesäß- und Oberschenkelmuskeln. Eingesetzt in aktiven Rehabilitationsprogrammen nach Immobilisierung sowie zur ästhetischen Körperformung mit hoher Intensität.

Beckenboden

Spezialisierte extrakorporale Stimulation der Beckenbodenmuskulatur. Eingesetzt zur Kräftigung des Beckenbodens und in urogynäkologischen Rehabilitationsprogrammen – ohne direkten Hautkontakt erforderlich.

Klinische Indikationen

Sportmedizin und Funktionelle Rehabilitation

  • Optimierung der Erholungsphasen: Unterstützung eines beschleunigten Return-to-Play durch Intensivierung des lokalen Stoffwechsels.
  • Funktionelle Unterstützung: Integration in Rehabilitationsprogramme bei Muskel-, Band- und Sehnenverletzungen (Zerrungen, Mikroläsionen) – als Teil einer vollständigen pathogenetischen Therapie.
  • Management von Überlastungssyndromen: Schmerzreduktion und Verminderung der muskulär-tonischen Komponente bei Tendinopathien (Achillodynie, Patellasehnen-Tendinitis, Epikondylitis).
  • Prävention sekundärer Degenerationen: Vorbeugung von Inaktivitätsatrophie und Verschlechterung neuromuskulärer Verbindungen während erzwungener Immobilisierungsphasen.
  • Myorelaxation: Korrektur des Post-Exercise-Hypertonus und funktioneller Störungen nach intensiver körperlicher Belastung.
  • Geweberemodellierung: Behandlung von Narben- und Fibroseveränderungen des Weichgewebes in der späten Phase der funktionellen Rehabilitation unter fachärztlicher Aufsicht.

Orthopädie und Traumatologie

  • Management von Schmerzsyndromen: Reduktion der Schmerzintensität und funktioneller Einschränkungen bei degenerativ-dystrophischen Gelenkerkrankungen (Osteoarthrose Stadien I–III).
  • Korrektur von Enthesopathien: Einsatz in Rehabilitationsprogrammen bei Erkrankungen der Sehnen- und Bänderansatzzonen (einschließlich kalzifizierender Veränderungen).
  • Funktionelle Fußtherapie: Behandlung von Schmerzsyndromen bei Plantarfasziitis und Überlastungsveränderungen der Aponeurose.
  • Vertebrogene Unterstützung: Korrektur der muskulär-tonischen und faszialen Schmerzkomponente bei degenerativen Wirbelsäulenveränderungen (ohne direkten Einfluss auf Strukturen des Rückenmarks).
  • Förderung reparativer Prozesse: Stimulation der physiologischen Regeneration des Bewegungsapparats nach Traumata und orthopädischen Eingriffen als Teil kombinierter Protokolle.
  • Kinesiologische Adaptation: Wiederherstellung des physiologischen Bewegungsumfangs und Beseitigung funktioneller Blockaden im posttraumatischen Zeitraum.

Neurologie und Neurorehabilitation

  • Gezielte Neuromodulation: Einwirkung auf das myofasziale Schmerzsyndrom und Inaktivierung tiefer Triggerpunkte mit ausgeprägter muskulärer Komponente.
  • Aktivierung motorischer Muster: Neuromuskuläre Rehabilitation und Wiederherstellung der motorischen Kontrolle in neurologischen Rehabilitationsprogrammen (einschließlich Post-Stroke) unter strenger fachärztlicher Aufsicht.
  • Management des Hypertonus: Reduktion pathologischer Spastizität und Korrektur des Muskeltonus im Rahmen umfassender neurologischer Programme.
  • Periphere Unterstützung: Förderung der Nervenleitfähigkeit bei funktioneller Muskelschwäche, Neuropathien und Paresen.
  • Segmentale Intervention: neuromodulatorische Wirkungen bei chronischen Schmerzsyndromen der Hals-, Brust- und Lendenwirbelsäule.

Rehabilitation des Beckenbodens

  • Funktionelles Beckenbodentraining: extrakorporale Kräftigung der Muskulatur des Beckenzwerchfells in uro-gynäkologischen Rehabilitationsprogrammen.
  • Korrektur der Inkontinenz: nicht-invasive Unterstützung bei Belastungs- und gemischter Harninkontinenz durch hochintensive funktionelle Stimulation.
  • Postpartale Regeneration: Rehabilitation der neuromuskulären Kontrolle der Beckenringstrukturen und des Muskeltonus in der Zeit nach der Geburt.
  • Management des Beckenschmerzes: neuromuskuläre Unterstützung und Reduktion der spastischen Komponente bei chronischen pelvinen Schmerzsyndromen.
  • Kontaktlose Stimulation: funktionelle Verbesserung der Ausdauer der Beckenbodenmuskulatur ohne Einsatz invasiver Sonden und Elektroden.

Wichtiger Hinweis

Die Informationen dienen ausschließlich zu Informationszwecken und stellen weder eine direkte medizinische Beratung noch Anwendungsanweisungen dar. Die hochintensive gepulste Magnetstimulation kann als Bestandteil einer umfassenden multidisziplinären Rehabilitation betrachtet werden. Die Auswahl der therapeutischen Parameter, Anwendungsmodi und Zielbereiche erfolgt ausschließlich durch einen qualifizierten Facharzt auf Grundlage des individuellen klinischen Zustands des Patienten und der geltenden medizinischen Standards.

Kontraindikationen und Anwendungshinweise

Absolute Kontraindikationen

  • Elektronische Implantate: Vorhandensein von Herzschrittmachern, implantierten Kardioverter-Defibrillatoren (ICD), Neurostimulatoren, Insulinpumpen und jeglichen aktiven Medizinprodukten – aufgrund des Risikos elektronischer Fehlfunktionen in hochintensiven Magnetfeldern.
  • Ferromagnetische Implantate im Behandlungsbereich: Vorhandensein metallischer Elemente aus ferromagnetischen Legierungen (magnetisierbare Strukturen, Clips, Fragmente) – potenzielles Risiko von Verschiebung oder lokaler Erwärmung durch induzierte Ströme.
  • Schwangerschaft: Hochintensive Stimulation wird nicht am Bauch, Becken und Lendenbereich angewendet.
  • Onkologische Erkrankungen: Vorhandensein maligner Neoplasien im Behandlungsbereich.
  • Akute infektiöse Prozesse: Zustände mit erheblichem Fieber, systemischen Infektionen und eitrig-entzündlichen Veränderungen im Therapiebereich.
  • Schwere Herzrhythmusstörungen: Die Anwendung in der Nähe des präkordialen Bereichs ist nur nach fachärztlicher Beurteilung und nach Ausschluss der Risiken zulässig.

Relative und zonale Einschränkungen

  • Präkordialbereich: Direkte hochintensive Stimulation auf die Herzprojektion ist zu vermeiden, insbesondere bei Patienten mit Herzerkrankungen.
  • Pädiatrische Wachstumszonen: Die Exposition an aktiven Wachstumsfugen bei Kindern und Jugendlichen wird nur bei strengen Indikationen und unter fachärztlicher Aufsicht eingesetzt, aufgrund begrenzter klinischer Belege zur hochintensiven Stimulation während des Wachstums.
  • Metallstrukturen (nicht ferromagnetisch): Das Vorhandensein von Titan-Implantaten, Endoprothesen und Osteosynthesemitteln erfordert Vorsicht und kontinuierliches Monitoring der subjektiven Empfindungen des Patienten (Vibrationsgefühle oder lokale Erwärmung können auftreten).
  • Becken und uro-gynäkologische Protokolle: Die Anwendung im Beckenbereich erfolgt ausschließlich durch einen Facharzt unter Berücksichtigung des individuellen Zustands des Patienten und des klinischen Ziels.

Wichtige Sicherheitsklarstellung

Klinogicare® Quantum Magnetic Storm gehört zur Klasse der hochintensiven gepulsten Magnetstimulationssysteme mit einer Induktion von bis zu 7,0 Tesla, was die strikte Einhaltung der Sicherheitsvorschriften erfordert.

  • Wechselwirkung mit Metall und Elektronik: Ein hochintensives Feld induziert starke Wirbelströme in elektrischen Leitern. Elektronische Geräte (Smartphones, Uhren), Bankkarten und empfindliche Geräte dürfen sich nicht in der Nähe eines in Betrieb befindlichen Induktors befinden, um Schäden zu vermeiden.
  • Kopfbereich: Das System ist nicht für den transkraniellen Einsatz bestimmt. Zur Beeinflussung von Gehirnstrukturen wird ausschließlich die rTMS-Methode auf spezialisierten Geräten einer anderen Leistungsklasse eingesetzt. Quantum Magnetic Storm wird für die Therapie somatischer Bereiche eingesetzt, mit Ausschluss der kranialen Projektion.

Anwendungshinweise bei Wirbelsäulenerkrankungen

Die hochintensive gepulste Magnetstimulation kann als Bestandteil umfassender Rehabilitationsprogramme eingesetzt werden bei:

  • funktionellen muskulär-tonischen Syndromen
  • faszialen und paravertebralen Schmerzkomponenten
  • chronischem Hypertonus der tiefen Rückenmuskulatur
  • Erholung nach Überlastung und chirurgischen Eingriffen

Im Gegensatz zu Methoden mechanischer Einwirkung durchdringt ein alternierendes Magnetfeld das Gewebe mit minimaler Abschwächung im Vergleich zu optischen Methoden und ermöglicht die Stimulation der tiefen paravertebralen Muskulatur und Nervengeflechte ohne direkte Gewebetraumatisierung.

Hardware-Architektur

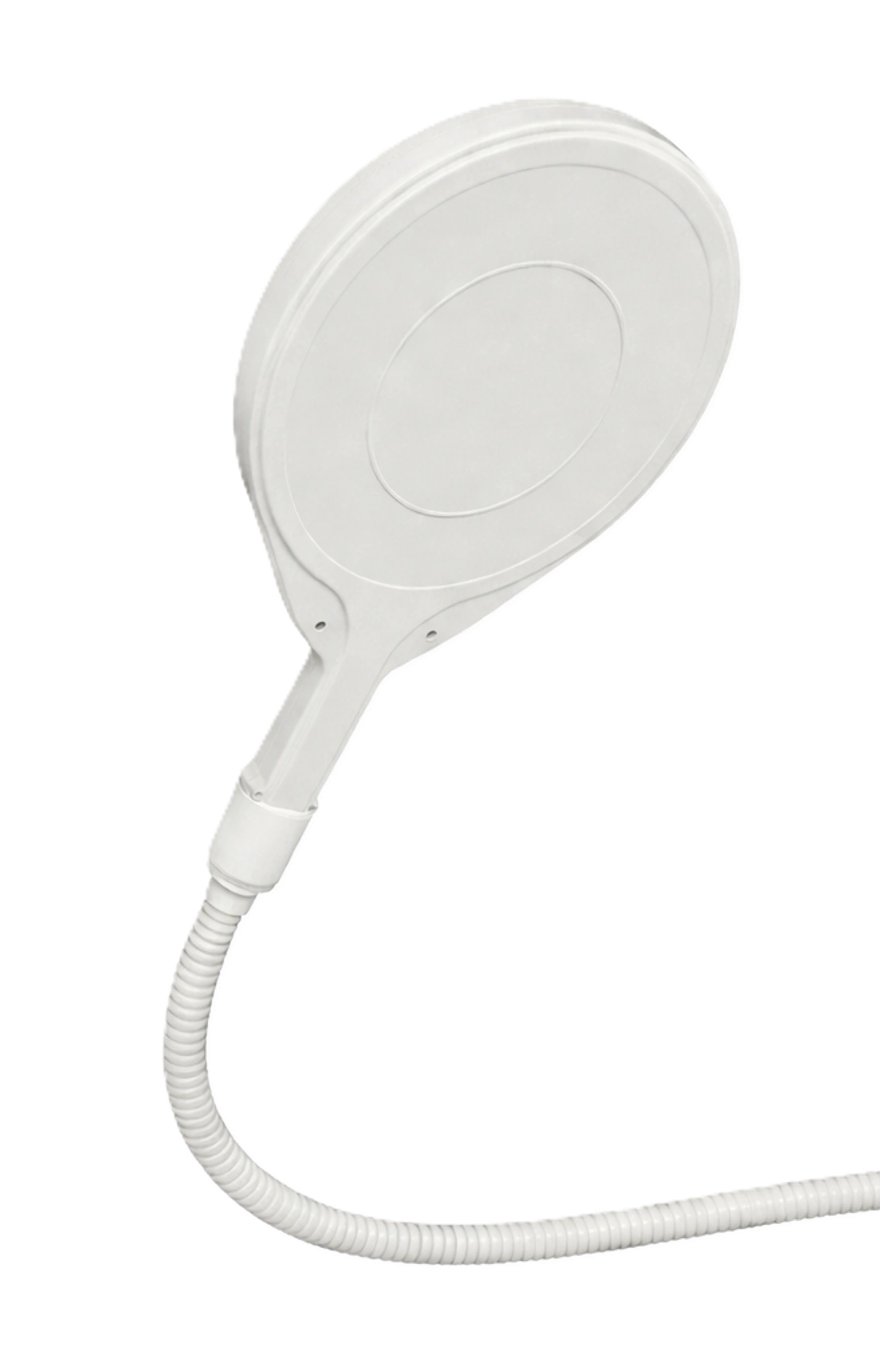

Klinogicare Quantum Magnetic Storm Applikator

Klinogicare® Quantum Magnetic Storm

Klinogicare® Quantum Magnetic Storm ist ein intelligentes Hochleistungssystem der neuen Generation für die gepulste magnetische Stimulation hoher Intensität. Das Gerät ist für die nicht-invasive funktionelle Therapie neuromuskulärer und muskuloskelettaler Strukturen durch tiefe elektromagnetische Induktion ohne direkten Hautkontakt konzipiert.

Das System gewährleistet die gezielte Aktivierung von Motoneuronen, die Korrektur muskulärer Hypertonie sowie die Stimulation von Regenerationsprozessen in den tiefen Gewebeschichten. Dank der hohen Induktionsleistung und der Hybridbetriebsmodi wird Quantum Magnetic Storm in der klinischen und sportlichen Praxis als universelles Werkzeug für die umfassende Rehabilitation, Schmerztherapie und funktionelle Erholung nach Verletzungen und chirurgischen Eingriffen eingesetzt.

Konkrete Ergebnisse, wo andere an ihre Grenzen stoßen

Spezifikationen

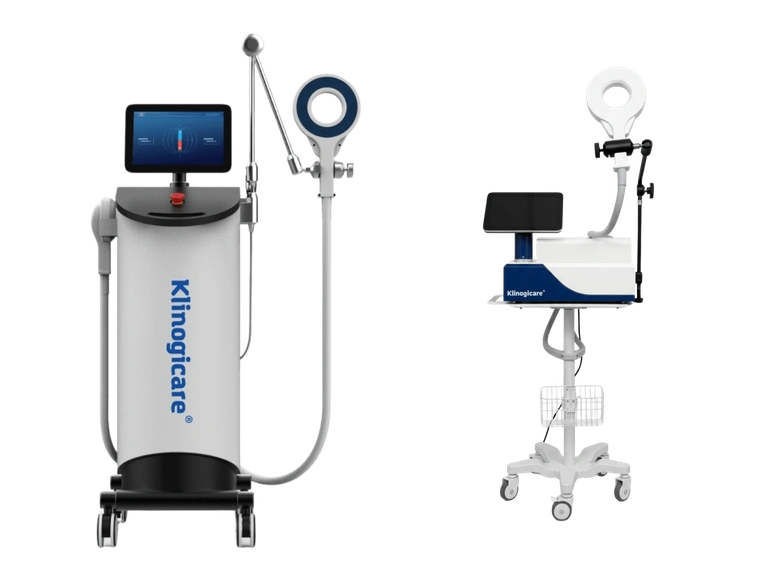

Konfigurationsoptionen

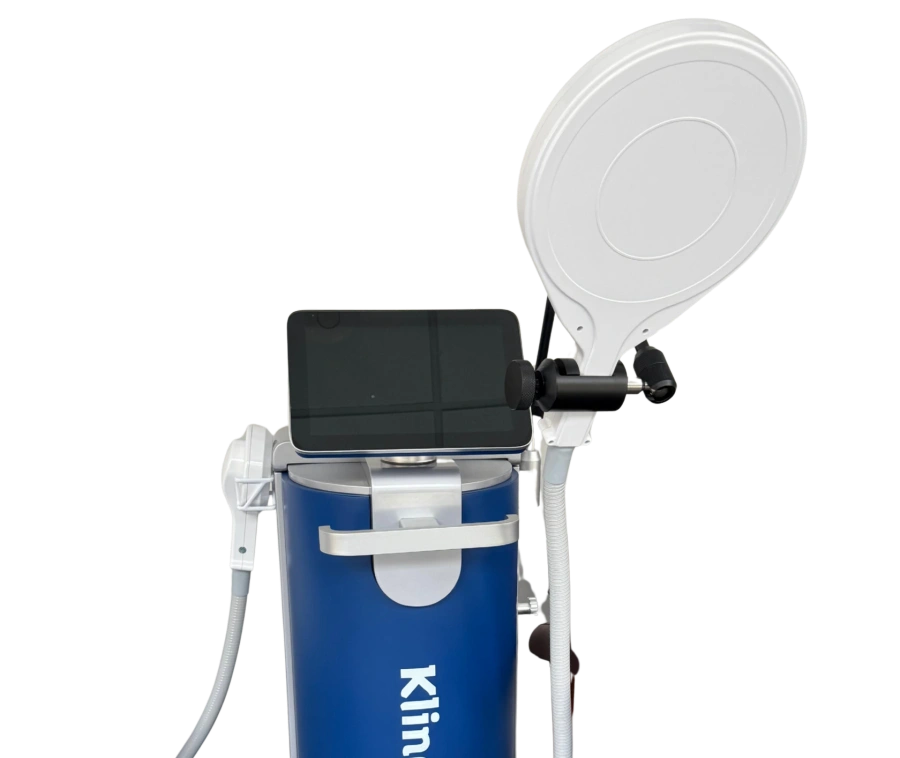

2 Kanäle

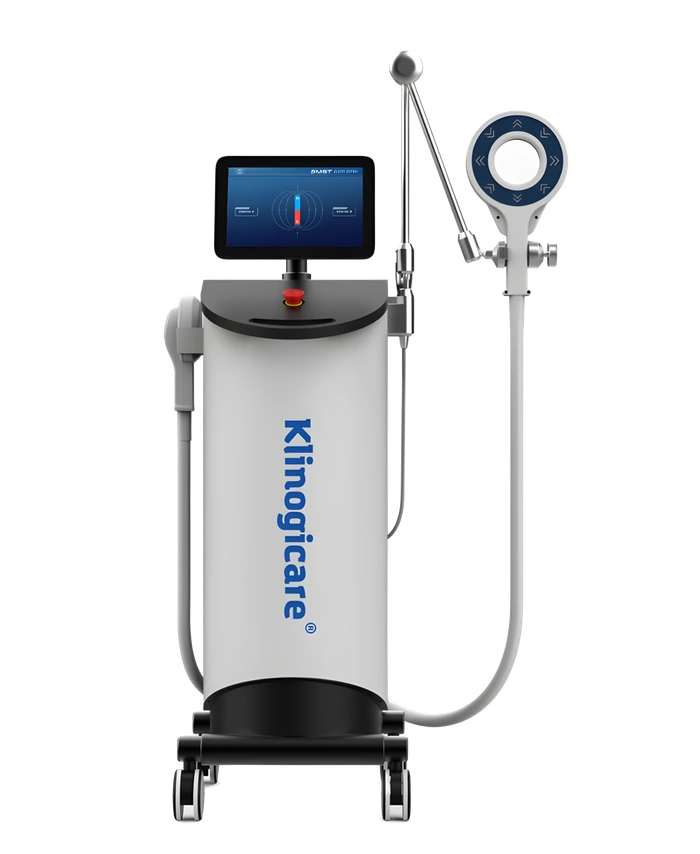

Klinogicare Quantum Magnetic Storm DUO
Klinogicare® Quantum Magnetic Storm
DUO

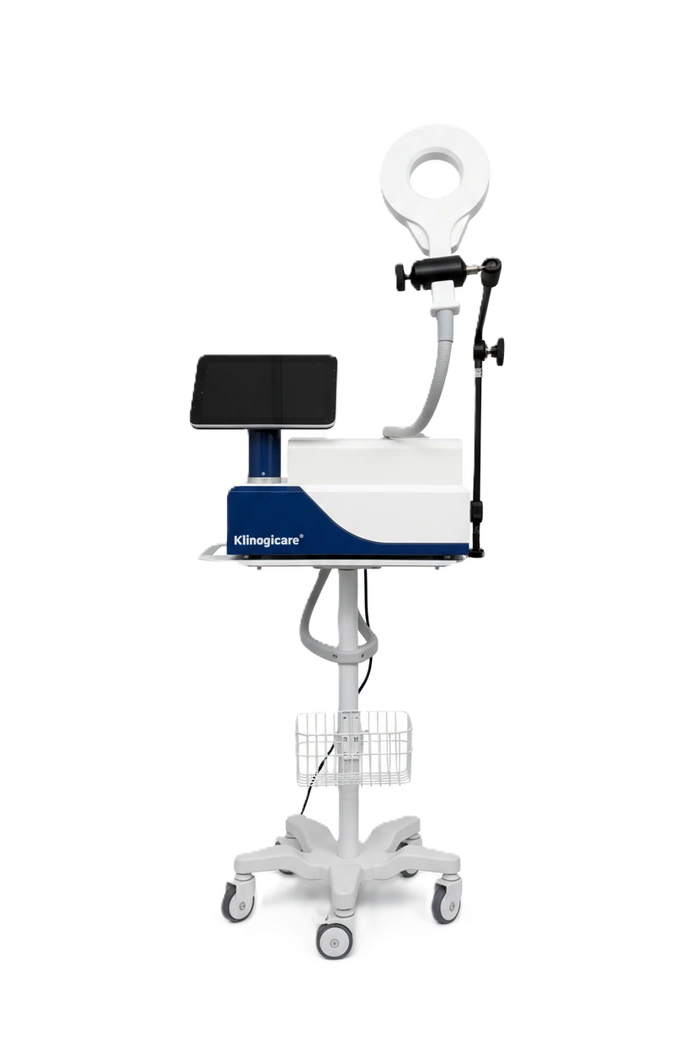

1 Kanal
Klinogicare Quantum Magnetic Storm UNO
Klinogicare® Quantum Magnetic Storm
UNO
Betriebsmodus
Muskelbehandlungsmodus (MT) - 1-150 Hz Wirksame Stimulation der Muskelfasern, Verbesserung der Durchblutung, Reduktion von Verspannungen und Unterstützung der Regeneration.
Super Transduction-Modus (ST) - 1.000-3.000 Hz Tiefe Penetration in dichte Strukturen (Gelenke, Knochen), intensive regenerative Unterstützung.
Steuerbildschirm 10" (DUO) / 8" (UNO) - Farb-Touchscreen
Induktionsintensität 0,1-7,0 Tesla (einstellbar)
dB/dt bis zu 65.000 T/s
Programme Voreingestellte Protokolle + klinische Anleitung
Kühlung Patentiertes Aqua Flow-System (Wasser) – bis zu 10 Stunden Dauerbetrieb
Abmessungen (cm)
43 × 38 × 105 (DUO)
43 × 38 × 50 (UNO)
Gewicht 55 kg (DUO) / 38 kg (UNO)
Applikator-Set (PRO SERIES)
  • Kleiner Applikator (Durchmesser 13 cm)
  • Ring-Applikator (Durchmesser 20 cm)
  • Großer Applikator (Durchmesser 26 cm)
Service & Garantie
  • Support bei Installation und Schulung der Anwender
  • Die Garantiebedingungen können je nach Region variieren
  • Support auf Englisch verfügbar (und in Landessprachen auf Anfrage)
Konstruktionsprinzip

Ein Gerät, das gemeinsam mit Klinikern und Ingenieuren entwickelt wurde – nicht von Marketingexperten.

Auswahlhilfe

Parameterreferenz

Wesentliche Kriterien.

Leistung
Frequenz
Kanalanzahl
Applikatorenvielfalt
Portabilität
Service
Integrierte Programme
Kühlungsart

Physik der Wirkung

Grundlegende Leistungsparameter

Induktion (Leistung)

Definiert die Intensität des Magnetfeldes. Je höher der Wert, desto tiefer und intensiver werden Nerven und Muskeln stimuliert, was die Aktivierung tiefer Strukturen fördert.

Oberflächlich (2-3 T)
Tief (5-7 T)

Frequenzbereich

Bestimmt die Tiefe der Neurostimulation und die Art des therapeutischen Effekts.

Bereich 1-150 Hz
Referenzbereich für die Muskel- und Nervenstimulation.
Bereich 1.000-3.000 Hz
Ermöglicht analgetische Protokolle und Neuromodulation.

Ingenieurtechnische Architektur

Stabilität und Betrieb

Kühlsystem

Typ Eigenschaften
Luft Wartungsfrei, erfordert jedoch technische Pausen bei längerem Einsatz.
Flüssigkeit Ermöglicht bis zu 10 Stunden Dauerbetrieb ohne Unterbrechung. Erfordert jedoch alle 4 Wochen einen Wasserwechsel im Kreislauf.

Kanalanzahl

  • 1 Kanal: Arbeit an einem einzigen Bereich (ein Patient).
  • 2 Kanäle: Gleichzeitige Arbeit an zwei Muskelgruppen (oder zwei Patienten).

Service und Optionen

Therapeutische Bereiche und Support-Ökosystem

Anatomische Anpassung der Applikatoren

Verschiedene anatomische Zonen erfordern eine unterschiedliche Feldgeometrie und einen anderen Induktordurchmesser.

Kleiner Applikator Gelenke und empfindliche Bereiche. Minimiert die Feldstreuung und verhindert die Aktivierung umliegender Strukturen. Unverzichtbar für Hand, Knöchel und lokale Triggerpunkte.
Ring-Applikator Universell einsetzbar. Optimal für die Hüftregion und die Innenseite des Oberschenkels, wo ein großer Induktor eine übermäßige Stimulation knöcherner Referenzpunkte verursachen kann.
Großer Applikator Große Muskelgruppen. Entwickelt für Quadrizeps, Gesäß und paravertebrale Zonen – maximale Abdeckung für Hochintensitätsprotokolle, einschließlich Sportprogramme.

Support-Ökosystem

  • Montage und Inbetriebnahme.
  • Schulung.
  • Garantie- und Nachgarantieunterstützung.
  • Autorisierter Kundendienst (Techniker und Ersatzteillager).
  • Inzahlungnahmeprogramm für Stammkunden.
  • Demonstrationssitzung mit dem Gerät vor dem Kauf.

Handhabung

Ergonomie und Steuerung

Portabilität

Abmessungen und Gewicht beeinflussen die Mobilität und den Komfort der Positionierung. Große und schwere Systeme schränken den Einsatz außerhalb des Standorts oder in kleinen Räumlichkeiten ein.

Integrierte Programme

Eine Protokollbibliothek für einen schnellen Einstieg sowie ein erweiterter Modus zur manuellen Parameteranpassung.

Dieses Material dient ausschließlich zu Informationszwecken. Es stellt kein öffentliches Angebot dar. Es ersetzt nicht die klinische Entscheidung des Spezialisten. Die Auswahl der Parameter wird von einem qualifizierten Spezialisten auf Basis des klinischen Einzelfalls festgelegt.

Warum ist nicht nur der Tesla-Wert entscheidend, sondern auch der dB/dt?

WICHTIG

Viele vergleichen Magnetstimulationssysteme anhand der Spitzeninduktion (Tesla). Der klinische Effekt wird jedoch nicht allein durch den maximalen Feldwert bestimmt, sondern auch durch die Geschwindigkeit, mit der sich das Feld im Laufe der Zeit ändert – den Parameter dB/dt.

Gemäß dem Faradayschen Induktionsgesetz der Elektromagnetik erzeugt genau diese Änderungsgeschwindigkeit des magnetischen Impulses das in den Geweben induzierte elektrische Feld:

Dieses elektrische Feld ist die unmittelbare Ursache der Depolarisation von Nervenfasern und der Muskelkontraktion. Aus diesem Grund kommt es bei Systemen der Hochleistungsklasse nicht einfach auf ein „hohes Tesla“ an, sondern auf die Fähigkeit, eine schnelle und leistungsstarke Impulsanstiegsflanke zu erzeugen.

Einfach ausgedrückt:

  • Tesla (B) – ist der maximale „Spitzenwert“ des Feldes.
  • dB/dt – ist die „Wirkung“ des Impulses, der die neuromuskuläre Modulation auslöst.

Eine hohe Induktion bei gleichzeitig langsamen Impulsen ist möglich – und der Effekt bleibt dann begrenzt. Systeme der Hochleistungsklasse werden gerade anhand ihrer Impulsleistung bewertet.

Quantum Magnetic Storm erreicht bis zu 65.000 T/s (dB/dt), ein Wert, der einer überschwelligen Neurostimulation tiefer Strukturen entspricht und die echte Klassifizierung als HIMS/ST bestätigt.

Was ermöglicht ein hoher dB/dt-Wert in der Praxis?
  • Überschwellige Stimulation – ermöglicht eine ausgeprägte Kontraktion tiefer Muskeln, auch bei Sportlern mit ausgeprägter Muskulatur und Patienten mit erhöhtem BMI.
  • Tiefe des therapeutischen Fensters – Möglichkeit, am Beckenboden, an der paravertebralen Muskulatur und anderen Strukturen zu arbeiten, die für Niederintensitäts-PEMF-Systeme nur eingeschränkt erreichbar sind.
  • Technische Glaubwürdigkeit der Hochintensitätsklasse – ein hoher dB/dt-Wert spiegelt die Qualität der Impulsarchitektur wider: Leistungskondensatoren, verlustarme Spulen und die Fähigkeit, ohne Leistungseinbußen einen starken Impuls abzugeben.
So stellt sich das im Datenblatt dar

Es ist wichtig, alle Kennwerte zu beachten

  • "3 Tesla"
  • "Super Inductive"

Bei der Kaufentscheidung ist es erforderlich, das gesamte technische Profil des Geräts zu prüfen:

  • Spitzenwert 7,0 Tesla
  • 65.000 T/s dB/dt
  • Frequenzbereich bis zu 3.000 Hz
Induktionsintensität: 0,1 – 7,0 Tesla (stufenlos regelbar)
Quantum Magnetic Storm implementiert eine stufenlose Feldregelung – von schonenden Pegeln von 0,1–3,0 T für empfindliche Bereiche bis hin zum Spitzenwert von 7,0 T für die Tiefenstimulation großer Muskelgruppen. Die hohe Induktion gewährleistet die Ausbildung eines überschwelligen elektrischen Feldes in tiefem Gewebe und unterscheidet das System grundlegend von Niederintensitätslösungen, die ausschließlich in einem sanften Stoffwechsel-Unterstützungsmodus arbeiten.

dB/dt: bis zu 65.000 T/s
Das entscheidende Wirksamkeitskriterium für gepulste HIMS-Systeme ist nicht allein der maximale Tesla-Wert, sondern auch die Feldänderungsgeschwindigkeit (dB/dt). Der dB/dt bestimmt die Amplitude des induzierten elektrischen Feldes und die Fähigkeit des Systems, die Depolarisation neuromuskulärer Strukturen auszulösen. Ein Wert von bis zu 65.000 T/s belegt hohe Impulsleistung und bestätigt, dass Quantum Magnetic Storm in einem echten Neurostimulations- und Tiefentransduktionsmodus arbeitet.
FAQ

Fragen & Antworten

Informationsblock zur hochintensiven Magnetstimulation - Klinogicare® Quantum Magnetic Storm
WICHTIGER HINWEIS: Die Informationen dienen ausschließlich zu Informationszwecken und stellen weder einen medizinischen Rat noch eine Gebrauchsanweisung dar. Die gepulste hochintensive Magnetstimulation wird als Bestandteil eines integrierten Rehabilitationsprogramms eingesetzt. Die Auswahl der Parameter, der Betriebsmodi (MT/ST) und der Zielbereiche erfolgt ausschließlich durch einen qualifizierten Spezialisten.

I. PATIENTENFRAGEN

Nein. Die Behandlung verursacht in der Regel keine Schmerzen. Anders als bei der elektrischen Stimulation mit Strömen reizt das Magnetfeld die oberflächlichen Schmerzrezeptoren der Haut nicht. Der Patient spürt tiefe, rhythmische Muskelkontraktionen oder eine leichte Vibration im behandelten Bereich.
Das Hauptgefühl ist das eines Muskels, der „von innen“ arbeitet: Kontraktionen, Pulsationen, neuromuskuläre Aktivierung. Es handelt sich nicht um einen oberflächlichen „Elektroschock“ – es ist eine physiologische Kontraktion der Muskelfasern unter Einwirkung des Feldes.
Nein. Das Magnetfeld durchdringt Kleidung, Verbände, Bandagen und sogar Gipsverbände ohne Weiteres. Die Behandlung wird direkt über der Kleidung durchgeführt, was den Komfort erhöht und die Sitzungszeit verkürzt.
Nein. Das Magnetfeld durchdringt die Körperbehaarung ohne klinisch relevanten Leistungsverlust. Eine Haarentfernung ist nicht erforderlich.
Nein. Das Verfahren ist berührungslos. Es sind weder Klebestreifen noch Elektroden, Gel oder sonstige Kopplungsmittel erforderlich.
Ja. Das Verfahren wird häufig als Bestandteil integrierter Programme bei Schmerzsyndromen und funktionellen Störungen eingesetzt. Die Parameter werden stets von einem Spezialisten festgelegt.
Bei manchen Patienten tritt bereits nach der ersten Sitzung eine Linderung auf (Schmerzreduktion, Lösung von Spasmen). Häufiger jedoch entwickelt sich ein deutlicher Effekt im Verlauf der Behandlung – nach 3–5 Sitzungen, wenn Neuromodulation und Wiederherstellung der Motorikkontrolle einsetzen.
In der Regel umfasst ein Zyklus 5 bis 10 Behandlungen, der genaue Plan wird jedoch vom Arzt individuell in Abhängigkeit vom klinischen Ziel festgelegt.
In den meisten Fällen – ja. Bei akuten Verletzungen kann der Arzt jedoch empfehlen, die Belastung des behandelten Bereichs vorübergehend zu reduzieren. Die Entscheidung über die Rückkehr zum Sport trifft stets ein Spezialist.
Ja. Da das Verfahren kräftige Kontraktionen der tiefen Muskulatur auslöst, kann gelegentlich eine moderate Muskelermüdung auftreten, ähnlich wie nach einem Training. Dies ist eine normale physiologische Reaktion.

II. PRAKTISCHE FRAGEN

Nein. Die konventionelle Magnettherapie ist eine Niederintensitätsexposition, die eine leichte physiotherapeutische Hintergrundunterstützung bietet. Die hochintensive Stimulation (HIMS/PMST) arbeitet im überschwelligen Depolarisationsmodus und bewirkt eine echte Kontraktion der tiefen Muskulatur.
PEMF (Pulsed Electromagnetic Field) – Niederintensitätstechnologie für eine sanfte metabolische Gewebeunterstützung. Die Muskeln kontrahieren sich nicht.

Quantum Magnetic Storm (HIMS/PMST) liefert eine kräftige neuromuskuläre Aktivierung in Tiefen, die PEMF nicht erreicht. Es handelt sich um eine Technologie der gehobenen Klasse für die „intensive Rehabilitation“.
Die Elektrostimulation wirkt durch die Haut und verursacht häufig Brennen oder Unbehagen an den Elektrodenauflagepunkten. Die Magnetstimulation induziert Ströme tief im Gewebe und umgeht dabei die Schmerzrezeptoren der Haut – sie ist daher wesentlich komfortabler und wirkt tiefer.
Ja. Die Magnetstimulation wird häufig mit therapeutischen Übungen, manueller Therapie, hochintensivem Laser und Stoßwellentherapie kombiniert. Die Kombination wird vom Arzt innerhalb des Behandlungsprotokolls festgelegt.
Die Parameter hängen von der Systemleistung, dem Betriebsmodus (MT/ST), der Zieltiefe und dem klinischen Ziel ab. Dieselben Zahlenwerte auf dem Display verschiedener Geräte bedeuten nicht die gleiche physiologische Belastung.
Nicht immer. Die Wirksamkeit hängt von der korrekten Auswahl von Frequenz und Intensität entsprechend dem Patientenzustand ab – nicht von Maximalwerten.

III. TERMINOLOGIE

Auf dem Markt gibt es viele Abkürzungen, die häufig Verfahren mit ähnlicher physikalischer Grundlage bezeichnen. Der wesentliche Unterschied betrifft die Feldintensität und den Frequenzbereich.

High Induction Magnetic Stimulation (HIMS)
Hochinduktionsstimulation auf Basis leistungsstarker Felder, die Muskelkontraktion und Tonusregulation bewirken. Technologieklasse des Quantum Magnetic Storm.
Pulsed Magnetic Super Transduction (PMST)
Gepulste hochintensive magnetische Supertransduktion mit erweitertem Frequenzbereich für Tiefenprotokolle.
Super Inductive System (SIS)
Handelsbezeichnung für hochintensive Systeme zur Schmerzlinderung und Mobilisierung.
Extracorporeal Magnetotransduction Therapy (EMTT)
Extrakorporale Magnetotransduktionstherapie zur Regeneration nach Verletzungen.
Pulsed Electromagnetic Field (PEMF)
Niederintensitätsfeld für eine sanfte metabolische Stimulation, ohne Muskelkontraktion.
Hochintensive fokussierte elektromagnetische Technologie (HIFEM)
Fokussierte Technologie, die häufig im ästhetischen Bereich für Muskeltraining eingesetzt wird.
Static Magnetic Therapy
Permanentmagnete, niedrige Intensität und schwächere Evidenzbasis.
Repetitive Transcranial Magnetic Stimulation (rTMS)
Spezialisiertes Verfahren, das auf das Gehirn wirkt (Depression, Neurologie) mit einer anderen Geräteklasse.

IV. FÜR SPEZIALISTEN

Der Mechanismus basiert auf einer Kette: Magnetfeld -> Induktion eines elektrischen Feldes -> Depolarisation der Motoneuronen -> Muskelkontraktion -> Neuromodulation, Analgesie, Wiederherstellung der Motorikkontrolle.
MT-Modus (1–150 Hz)
Myostimulation, Reduktion des Hypertonus, Tonuswiederherstellung und Muskelarbeit.

ST-Modus (1000–3.000 Hz)
Tiefe Neuromodulation, Faszienarbeit und regenerative Protokolle für den Gelenk- und Bandapparat.
Das Verfahren erfordert keine kontinuierliche Bewegung des Applikators, anders als TECAR, Laser oder Stoßwellen. Der Applikator wird mit einer Halterung fixiert, was die Arbeitsbelastung des Personals verringert und die Reproduzierbarkeit des Protokolls verbessert.
Tesla gibt den Induktionsspitzenwert an, der klinische Effekt wird jedoch durch die Änderungsgeschwindigkeit des Feldes (dB/dt) bestimmt. dB/dt bestimmt, wie stark das induzierte elektrische Feld im Gewebe ist und ob die Depolarisationsschwelle erreicht wird. Quantum Magnetic Storm erreicht Werte von bis zu 65.000 T/s – ein fortgeschrittenes Niveau der neuromuskulären Aktivierung.

V. SICHERHEIT UND EINSCHRÄNKUNGEN

Nein. Implantierbare elektronische Geräte (Herzschrittmacher, ICD, Neurostimulatoren, Pumpen) stellen absolute Kontraindikationen dar.
Ferromagnetische Implantate (Stahl, Eisen) im Behandlungsbereich stellen eine Kontraindikation dar. Nichtferromagnetische Strukturen (zum Beispiel aus Titan) sind in den meisten Fällen zulässig, erfordern jedoch Vorsicht und Überwachung der Patientenempfindungen.
Quantum Magnetic Storm ist nicht für den transkraniellen Einsatz konzipiert. Die Hirnstimulation erfolgt ausschließlich mittels rTMS auf spezialisierten Systemen einer anderen Leistungsklasse unter Aufsicht von Neurophysiologen.
Ja. Ein hochintensives Feld induziert Ströme in Leitern. Smartphones, Uhren, Bankkarten und empfindliche Elektronik dürfen sich nicht in der Nähe des aktiven Applikators befinden.

VI. GESCHÄFT UND SERVICE

Service, Ersatzteillieferung und technischer Support werden je nach Betriebsregion abgewickelt – direkt durch unsere Niederlassungen (Hauptsitz – Miami, USA; europäischer Sitz – Deutschland) oder durch unseren offiziell autorisierten Vertreter im jeweiligen Land.
- Installation und Inbetriebnahme
- Personalschulung
- Garantieservice
- Nachgarantiebetreuung

Dies verringert das Ausfallrisiko und sichert die Kontinuität des Therapieprogramms sowie der Klinikeinnahmen.
WICHTIGES FAZIT: Die Informationen dienen ausschließlich zu Informationszwecken. Die Auswahl von Betriebsmodi, Parametern und Zielbereichen erfolgt ausschließlich durch einen qualifizierten Spezialisten unter Einhaltung medizinischer Standards.

Das Erscheinungsbild des Produkts kann je nach Lieferregion variieren. Die technischen und funktionalen Spezifikationen sind in allen Versionen identisch.

Hersteller:

Gatria Global LLC 66 W Flagler Street, STE 900, Miami, 33130, Florida, USA

Wissenschaftliche Forschung

Wissenschaftliche Publikation • IEEE Access

Auswirkungen der hochinduktiven Magnetstimulation auf die viskoelastischen Eigenschaften des Musculus biceps brachii

Effects of the High-Induction Magnetic Stimulation on Viscoelastic Properties of the Biceps Brachii

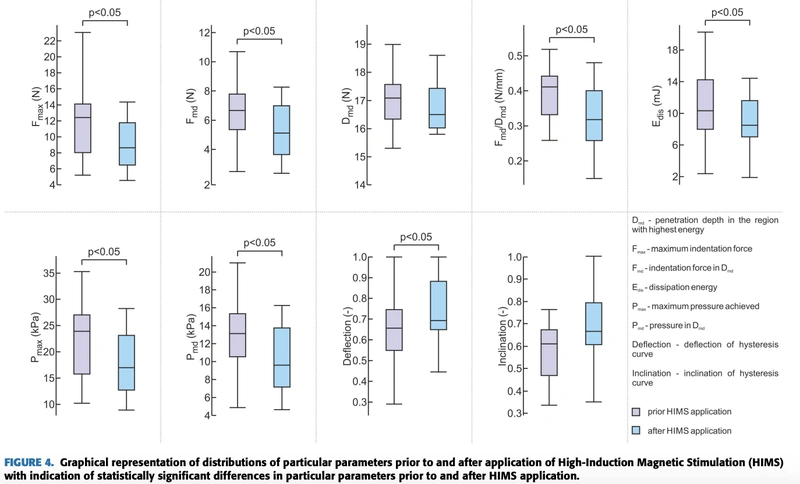

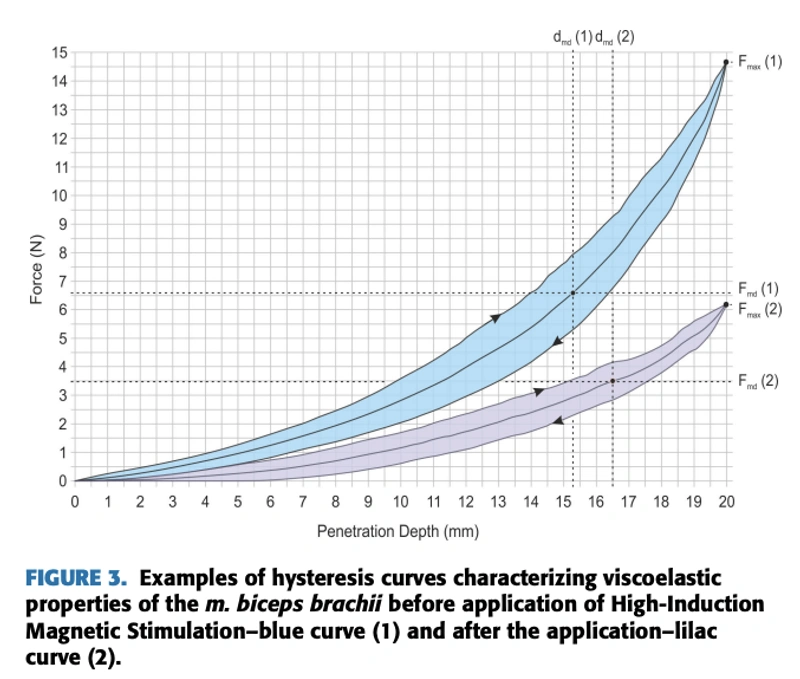

Abbildung aus der IEEE-Access-Publikation mit Forschungsbild 1 Abbildung aus der IEEE-Access-Publikation mit Forschungsbild 2 Abbildung aus der IEEE-Access-Publikation mit Forschungsbild 3

Die Studie wurde mit Unterstützung des Gesundheitsministeriums der Tschechischen Republik (Förderprogramm NV16-28784A) durchgeführt. Die Arbeit untersuchte die Wirkung der HIMS (High-Induction Magnetic Stimulation) auf den Muskeltonus und die Gewebeelastizität.

DOI: 10.1109/ACCESS.2021.3062783 • 26. Februar 2021
Original auf IEEE Xplore lesen
Klinische Studie • Pain Management

Klinische Studie zur Anwendung des hochinduktiven elektromagnetischen Feldes bei Schmerzerkrankungen

Clinical Study of Applied High-induction Electromagnetic Field on Painful Conditions
Diagramm der klinischen Schmerzstudie mit Darstellung der Schmerzreduktion Diagramm der klinischen Schmerzstudie mit Darstellung der statistischen Stichprobe Tabelle der klinischen Schmerzstudie mit Ergebniszusammenfassung

Zielsetzung: Überprüfung der analgetischen Wirkung des SIS (Super Inductive System) an einer Stichprobe von 57 Patienten mit akuten und chronischen Schmerzen des Bewegungsapparates.

  • Reduktion der Schmerzintensität: Das mittlere Ergebnis betrug 37,5 %, unabhängig von der Diagnose.
  • Wirksamkeit: Bei 46 von 50 Patienten (92 %) wurde eine signifikante Schmerzlinderung verzeichnet.
  • Methodik: Einsatz der VAS- und VNRS-Skalen zur objektiven Messung der analgetischen Wirkung.

Fazit: In der klinischen Praxis wurde eine hohe Wirksamkeit der Technologie bei der Behandlung von Schmerzen unterschiedlicher Ätiologie nachgewiesen.

Veröffentlicht in: Rehabilitace a fyzikální lékařství, 2016, Vol. 3(23), p. 142-148
Volltext der Studie öffnen (PDF)
Randomisierte kontrollierte Studie • J Rehabil Med 2023

Elektromagnetische Induktion zur Behandlung unspezifischer Rückenschmerzen: eine prospektive randomisierte Sham-kontrollierte klinische Studie

Electromagnetic Induction for Treatment of Unspecific Back Pain: A Prospective Randomized Sham-Controlled Clinical Trial

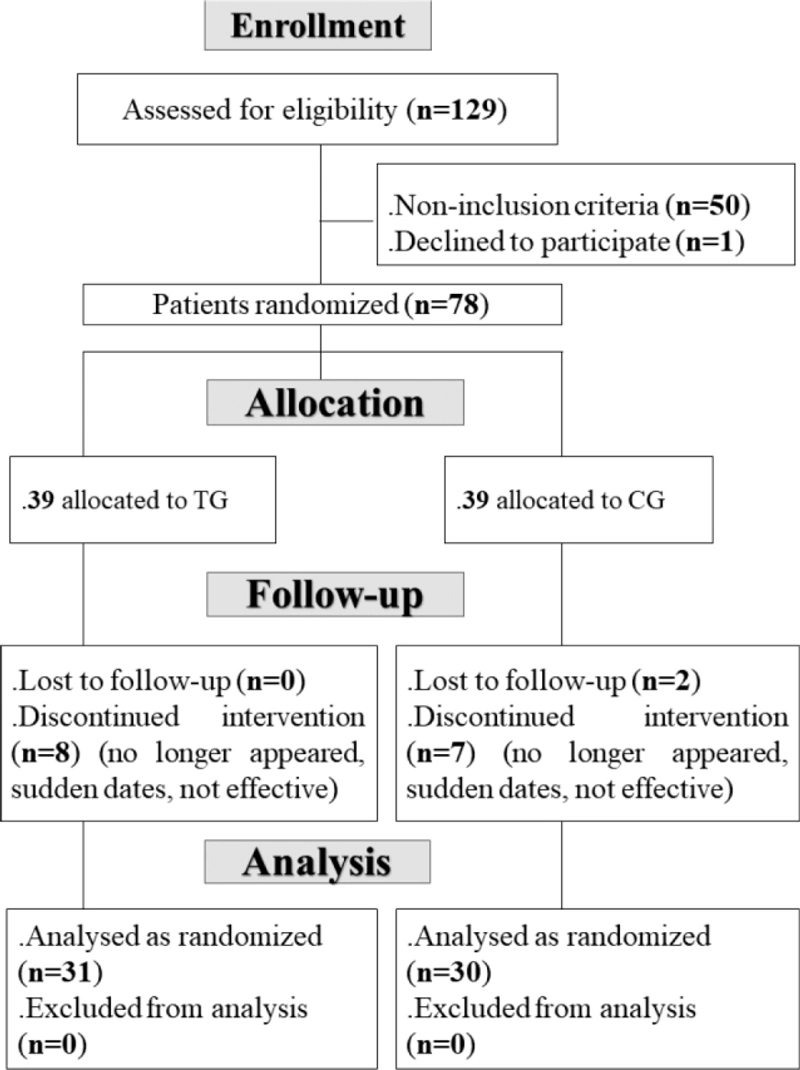

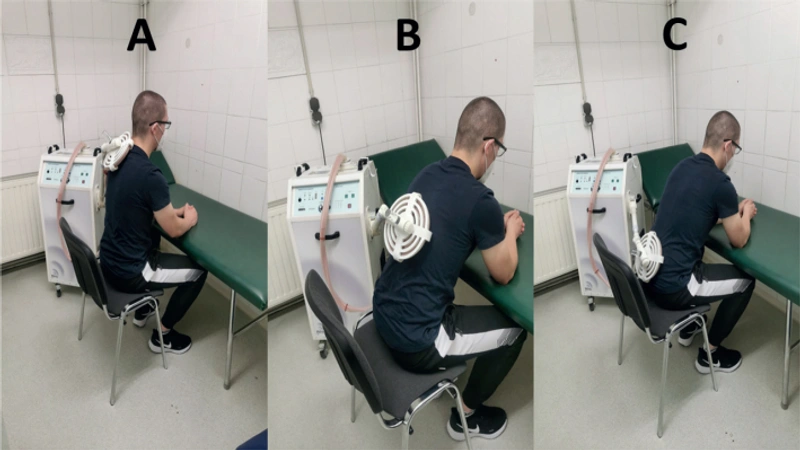

Flussdiagramm der randomisierten kontrollierten Studie Bild des Therapieprozesses der randomisierten kontrollierten Studie Ergebnisdiagramm zur Schmerzreduktion der randomisierten kontrollierten Studie

Studienziel: Bewertung der Wirkung hochenergetischer gepulster elektromagnetischer Felder bei unspezifischen Kreuzschmerzen.

  • Statistik: Die behandelte Gruppe zeigte im Vergleich zur Kontrollgruppe eine signifikante Schmerzreduktion (p = 0,001).
  • Wirkungsgeschwindigkeit: Die Therapie zeigte eine statistisch signifikante schnelle Schmerzlinderung.
  • Studiendesign: Die Untersuchung folgte den Kriterien einer prospektiven randomisierten Sham-kontrollierten Studie (61 Patienten).

Fazit: Die nicht-thermische und nicht-invasive elektromagnetische Induktion ist ein wirksames Mittel zur schnellen Behandlung unspezifischer Rückenschmerzen.

J Rehabil Med. 2023 Apr 28;55:jrm00389.
doi: 10.2340/jrm.v55.3487 • PMID: 37115201
Publikation im JRM anzeigen
Wissenschaftlicher Review • Clinical Review 2023

Übersicht klinischer Anwendungen von Hochintensitäts-Elektromagnetfeldgeräten (HITS)

Introduction to High Intensity Tesla Stimulation (HITS) and Review of Electro-Magnetic Field Device clinical applications

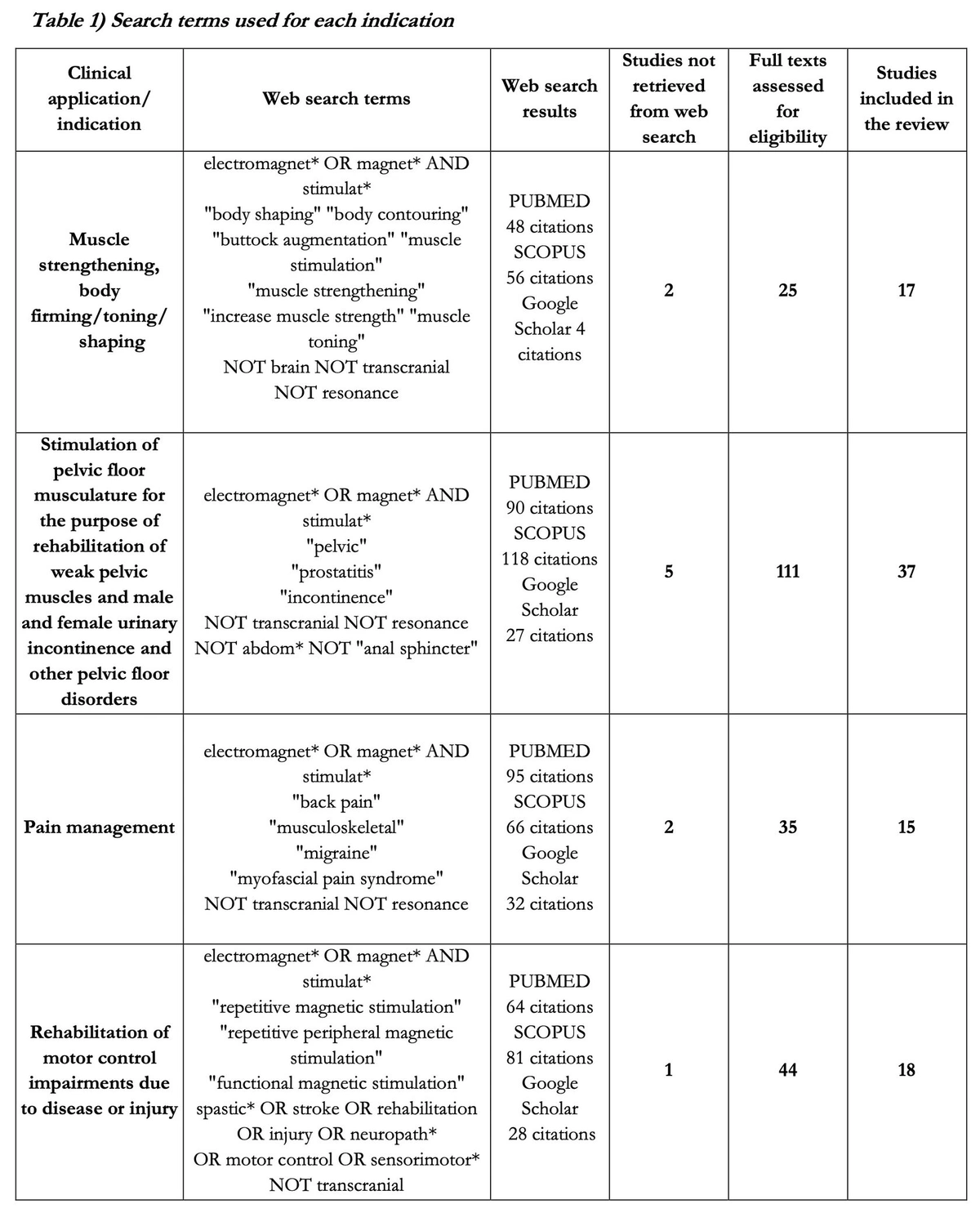

Zusammenfassungsbild des klinischen HITS-Reviews
Sportmedizin Ästhetik Urologie Rehabilitation Schmerztherapie

Dieser Meta-Review bestätigt, dass die hochintensive Magnetstimulation eine tiefe Neuromodulation und effektive Muskelkontraktionen über ein breites Spektrum klinischer Anwendungen hinweg bewirkt.

  • Frequenzvielseitigkeit: Hohe Frequenzen (bis zu 3.000 Hz) sind optimal für die Muskelkräftigung, während niedrigere Frequenzen (1–160 Hz) häufiger in der Schmerztherapie eingesetzt werden.
  • Dosisabhängiger Effekt: Die Anzahl der Behandlungseinheiten beeinflusst die Ergebnisse direkt, insbesondere bei der Rehabilitation der motorischen Kontrolle und der Behandlung von Inkontinenz.
  • Umfassende Verbesserung: Positive Auswirkungen auf Ausdauer, Muskelvolumen, Reduktion von Spastizität und Verbesserung des Gelenkbewegungsumfangs wurden nachgewiesen.

Zusammenfassung: Die Magnetstimulation verbessert die Lebensqualität der Patienten signifikant und erzielt konkrete Fortschritte in Fällen, in denen herkömmliche Methoden weniger wirksam sein können.

PDF des Reviews öffnen (in einem neuen Fenster)

Weitere Studien entdecken

Auswirkungen der Beckenbodenmuskelstimulation: randomisierte Studie
Bewertung der Kurzzeiteffekte nach hochinduktiver elektromagnetischer Stimulation der Beckenbodenmuskulatur.
J. Clin. Med. 2020, 9(3), 874
Einfluss der HIMS auf die Elastizität der Patellasehne
Effect of High-Induction Magnetic Stimulation on Elasticity of the Patellar Tendon.
J Healthc Eng. 2018; 2018: 7172034
Neuronales Wachstum unter PEMF-Exposition
Elektromagnetische Untersuchung des neuronalen Wachstums mittels Stimulation durch gepulste elektromagnetische Felder.
Biomedical Signal Processing and Control, Juli 2023
Akademische Datenbanken und Forschungstools

Weitere Publikationen zur High-Induction Magnetic Stimulation finden:

Google Scholar PubMed (NIH)

Kontaktieren Sie uns

Mit dem Absenden dieses Formulars erkläre ich, die Datenschutzerklärung gelesen und akzeptiert zu haben.
Schreiben Sie uns auf WhatsApp
